3.1 总线的基本概念

什么是总线？
  • 总线是连接各个部件的信息传输线，是各个部件共享的传输介质
总线上信息的传送方式：
  • 串行、并行

总线结构的计算机举例：

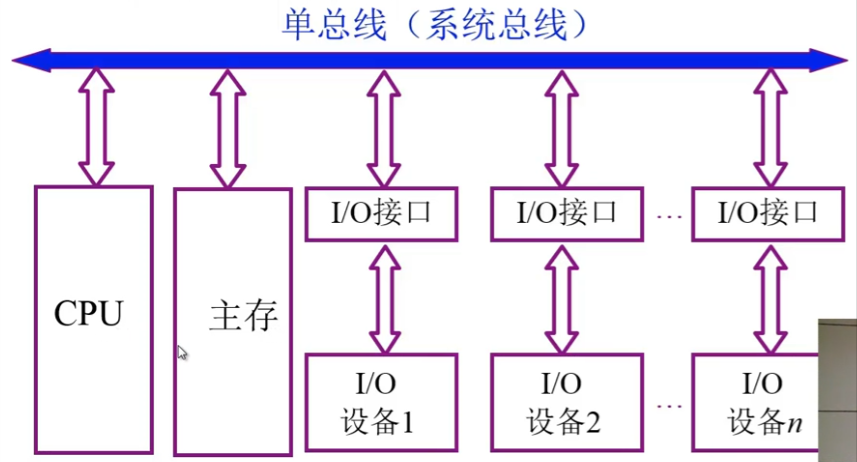

1.单总线结构框图


存在总线争用、延迟过高的问题

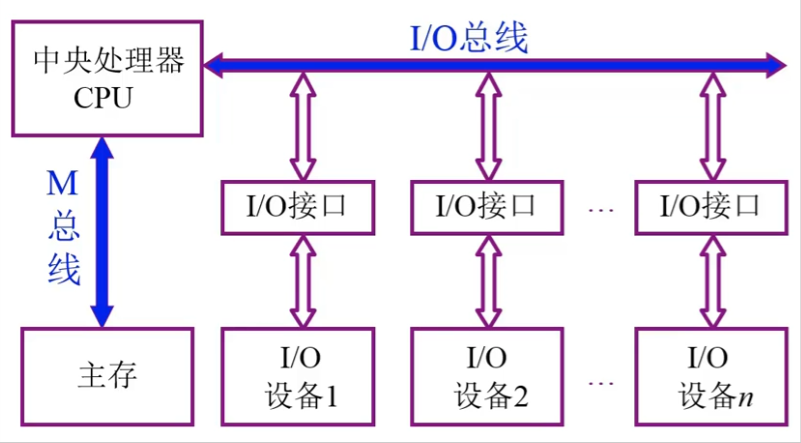

2.面向CPU的双总线结构框图

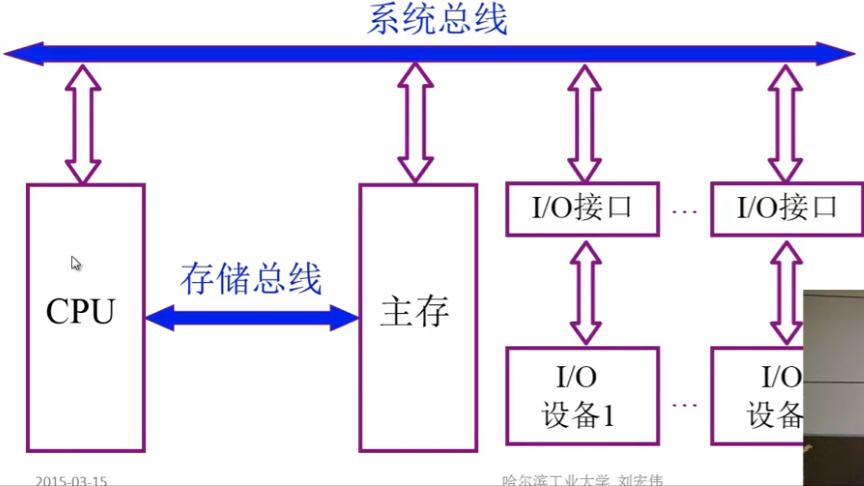

3.以存储器为中心的双总线结构框图


3.2 总线的分类

根据位置划分：

  • 片内总线：芯片内部的总线

  • 系统总线：计算机各部件之间的信息传输线

    • 数据总线 双向，与机器字长、存储字长有关
    • 地址总线 单向，与存储地址、I/O地址有关
    • 地址总线 有出，有入

  • 通信总线：用于 计算机系统之间 或 计算机系统与其他系统（如控制仪表、移动通信等）之间的通信

    • 按传输方式可分为：串行通信总线、并行通信总线

3.3 总线特性及性能指标

一、总线物理实现

二、总线特性

  • 机械特性：尺寸、形状、管脚数、排列吮吸
  • 电气特性：传输方向和有效的电平范围
  • 功能特性：每根传输线的功能（地址、数据、控制信号）
  • 时间特性：信号的时序关系

三、总线的性能指标

  • 总线宽度：数据线的根数
  • 标准传输率：每秒传输的最大字节数(MBps)
  • 时钟同步/异步：同步、不同步
  • 总线复用：地址线与数据线复用
  • 信号线数：地址线、数据线和控制线的总和
  • 总线控制方式：突发、自动、仲裁、逻辑、计数
  • 其他指标：负载能力

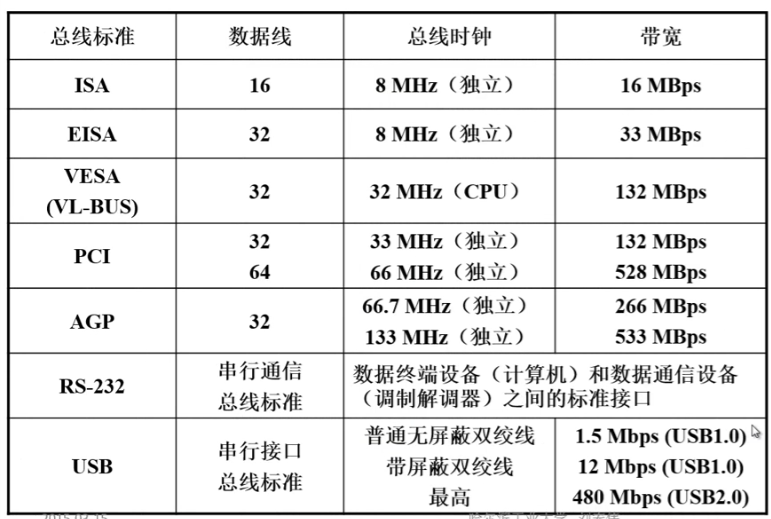

四、总线标准


3.4 总线结构

一、单总线结构（系统总线）

  • 缺点：所有设备都在同一总线，判优困难；不能保证设备均在同一速度下运行，需要以最低速度设备运行

二、多总线结构

1.双总线结构
  • 主存总线+I/O总线
2.三总线结构

  • 主存总线+I/O总线+DMA总线

    • DMA：直接存储器访问 高速设备直接访问CPU
  • 局部总线+系统总线+扩展总线（对外部设备的工作速度有影响）

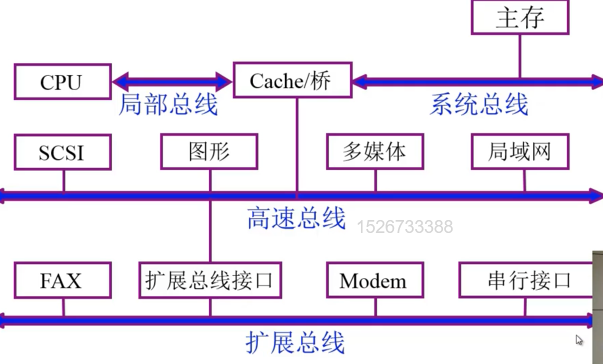

3.四总线结构
  • 局部总线+系统总线+高速总线+扩展总线


三、总线结构举例

1.传统微型机总线结构
2.VL-BUS局部总线结构
3.PCI总线结构
4.多层PCI总线结构
  • 通过桥电路实现总线的扩展

3.5 总线控制

一、总线判优控制

1.基本概念：

  • 主设备（模块） 对总线有控制权
  • 从设备（模块） 相应来自主设备发来的总线命令

总线判优控制分类：

  • 集中式

    • 链式查询
    • 计数器定时查询
    • 独立请求方式
  • 分布式

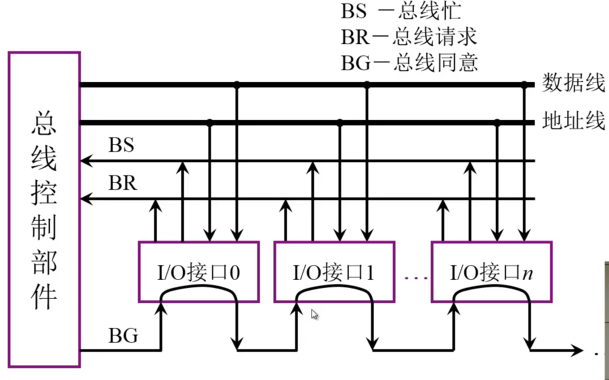

2.链式查询方式：


  • 特点：结构简单，增删设备简单；进行可靠性设计容易；存在接口的优先级；对电路故障敏感

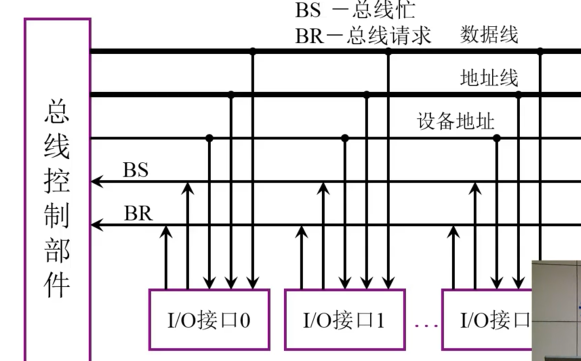

3.计数器定时查询方式：


  • 响应BS的优先级可由计数器决定，具有更灵活的特点
  • 设备地址线的带宽与设备数量有关

4.独立请求方式：


  • 请求优先级由总线控制部件内部的排队器决定
  • 缺陷：使用的线过多

二、总线通信控制

1.目的

解决通信双方协调配合问题

2.总线传输周期
  • 申请分配阶段 主模块申请，总线仲裁决定
  • 寻址阶段 主模块向从模块给出地址和命令
  • 传数阶段 主模块和从模块交换数据
  • 结束阶段 主模块撤销有关信息
3.总线通信的四种方式
  • 同步通信 由统一时标控制数据传送
  • 异步通信 采用应答方式，没有公共时钟标准
  • 半同步通信 同步、异步结合
  • 分离式通信 充分挖掘系统总线每个瞬间的潜力

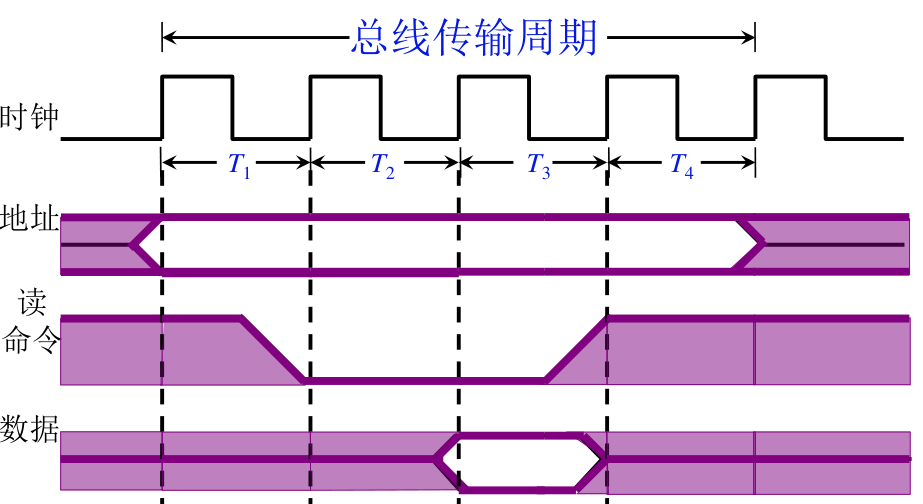

1）同步式数据输入

  • 在固定的时间点给出固定的操作
  • 特点：一定有定宽定距的时钟进行控制；在给定的时间点上完成相应操作

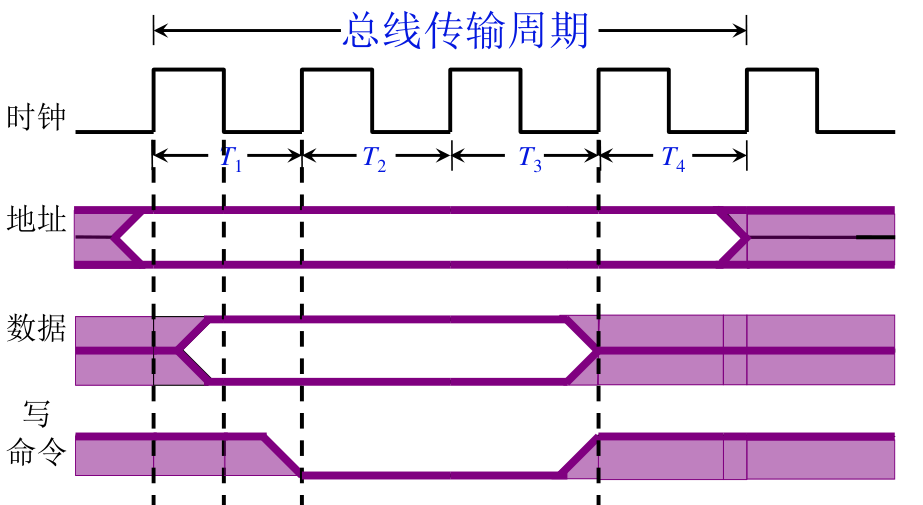

2）同步式数据输出

  • 主从模块强制同步，必须选择速度最慢的模块进行数据传输
  • 通常应用在 总线长度较短、各个模块传输速率相对一致 的系统中

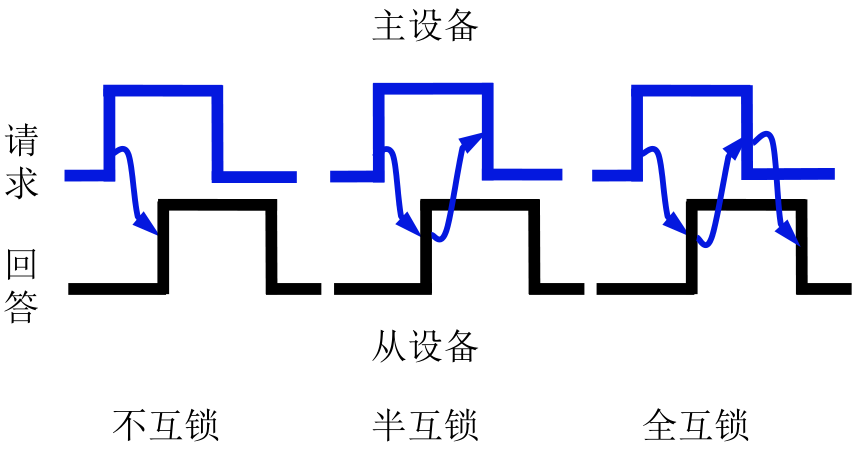

3）异步通信

  • 没有定宽定居的时钟信号，而是由请求、回答两条线（两个握手信号）决定


  • 半互锁方式的问题：又可能造成请求信号一直保持高电平

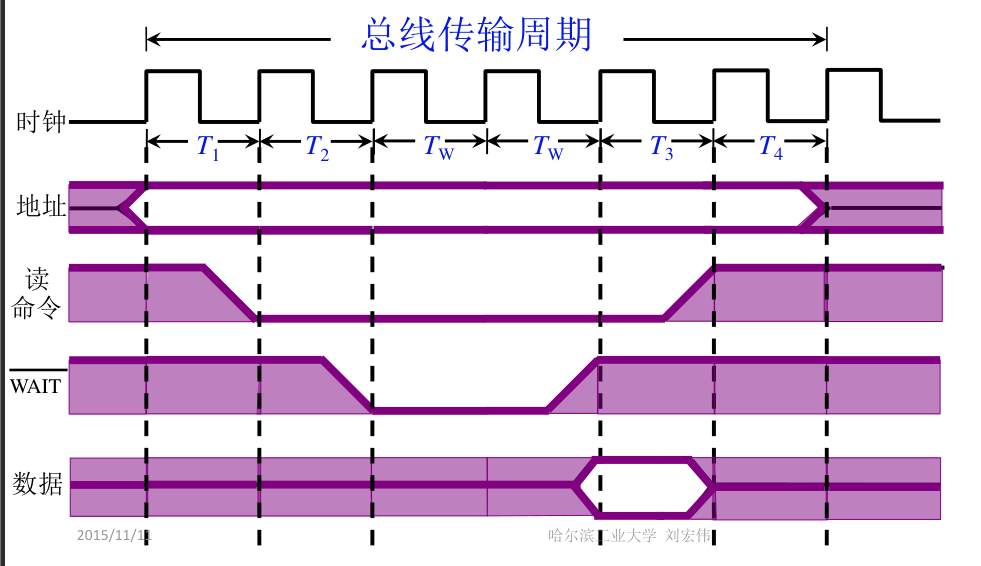

4）半同步通信（同步、异步结合）

  • 同步

    • 发送方用系统时钟前沿发信号
    • 接收方用系统时钟后沿判断、识别

  • 异步

    • 允许不同速度的模块和谐工作
    • 增加一条“等待”响应信号 $\overline{WAIT}$


  • $T_1$ 主模块发地址
  • $T_2$ 主模块发命令
  • $T_w$ 当 $\overline{WAIT}$ 为低电平时，等待一个T
  • $T_w$ 再检测一次 $\overline{WAIT}$ 是否为低电平，等待一个T
  • …
  • $T_3$ 从模块提供数据
  • $T_4$ 从模块撤销数据，主模块撤销命令

5）三种通信方式的共同点

  • 一个总线传输周期

    • 主模块发地址、命令 占用总线
    • 从模块准备数据 不占用总线 !总线空闲!
    • 从模块向主模块发数据 占用总线

如何解决总线空闲的问题？👇

6）分离式通信

大大提高了总线的利用率

  • 一个总线传输周期

    • 子周期1

      • 主模块申请占用总线，使用完后即放弃总线的使用权

    • 子周期2

      • 从模块申请占用总线，将各种信息送至总线上

特点：

  • 各个模块均有权申请占用总线（各个模块都可以变成主模块）
  • 采用同步方式通信，不等对方回答
  • 各模块准备数据时，不占用总线
  • 总线被占用时，无空闲
